- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 12–22 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbeveiliging: de D-Sub-9-bus is uitgerust met een geïntegreerde schroefbeveiliging en garandeert een veilige mechanische verbinding met de bijpassende bus – zelfs bij trillingen of bewegingen.
- Veelzijdig inzetbaar in de industrie: ideaal voor automatisering, machine- en installatiebouw, schakelkastinstallaties en mobiele test- en serviceapplicaties.
- Compact, 2-rijig ontwerp: met 45,5 × 31 × 16 mm biedt het klemmenblok een ruimtebesparende opstelling – vooral bij dichte bedrading van Sub-D-interfaces.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik

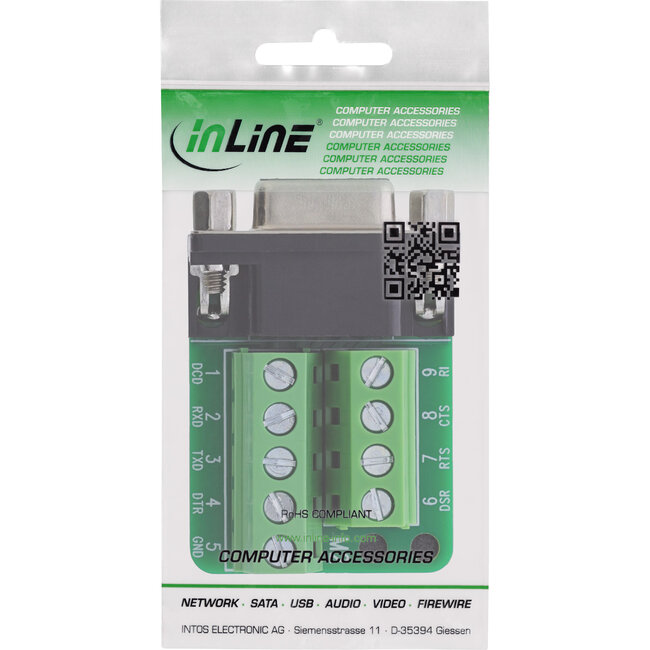

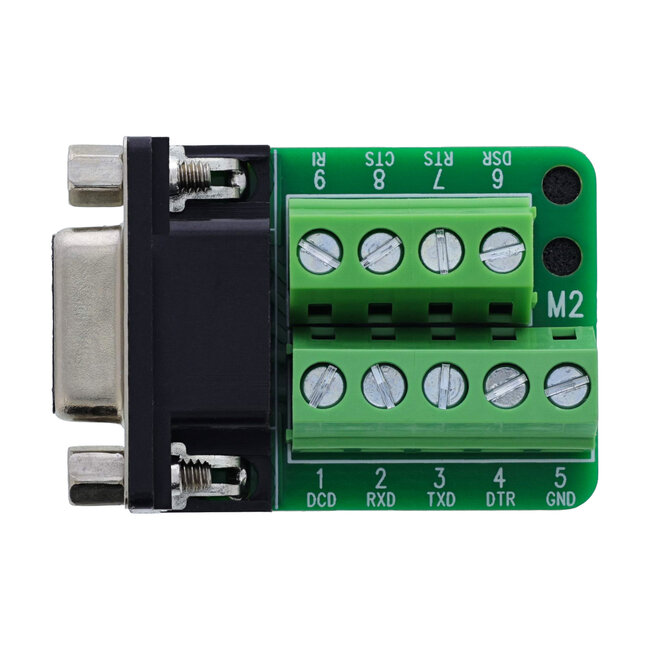

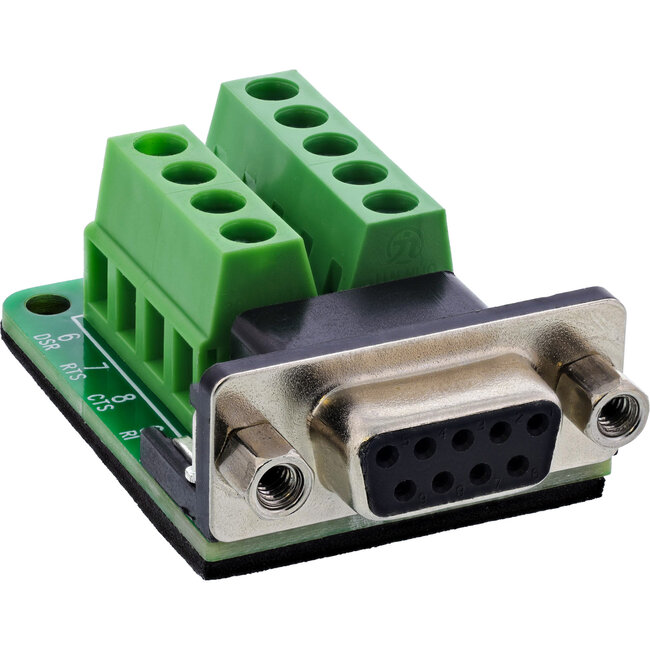

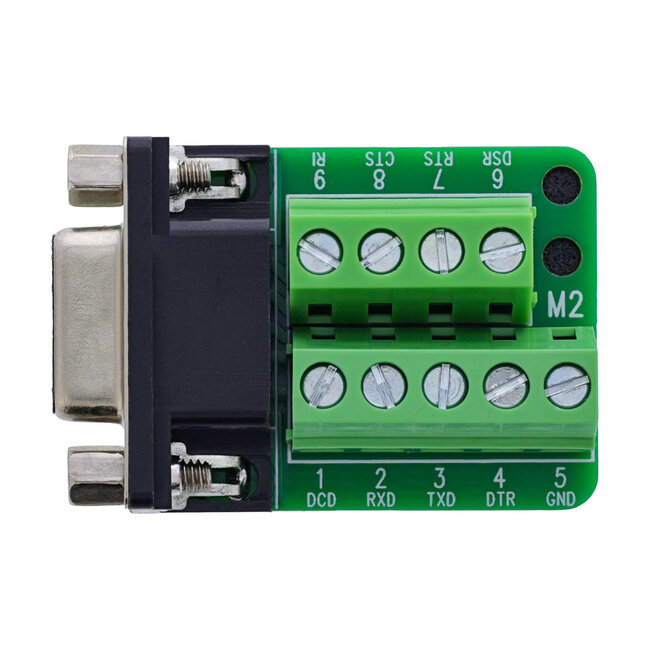

Het InLine®-klemmenblok met D‑Sub 9-bus in 2-rijige uitvoering is ontworpen voor professionele bedradingsoplossingen in schakelkast- en apparatenbouw. De schroefklemmen met een rastermaat van 5,0 mm maken een veilige aansluiting van afzonderlijke aders in het bereik van 12-22 AWG mogelijk. De montage gebeurt met behulp van een platte schroevendraaier met een bladbreedte ≤ 2,5 mm.
De D-Sub-bus kan via een geïntegreerde schroefbeveiliging stevig aan de tegenzijde worden vastgeschroefd en garandeert zo een trillingsbestendige verbinding. Een EVA-isolatielaag biedt bescherming bij montage op geleidende oppervlakken. Door het compacte ontwerp met 2 rijen is het aansluitblok bijzonder geschikt voor industriële installaties met een hoge pakkingsdichtheid, bijvoorbeeld in schakelkasten, machines of mobiele service-units.
- D-Sub 9-bus: 2 rijen, met geïntegreerde schroefbeveiliging
- Aansluittechniek: schroefklem, rastermaat 5,0 mm
- Aansluitbereik: 12–22 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 45,5 × 31 × 16 mm (L × B × H)
