- Tijdbesparing bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Nauwkeurige contactmaking van audiosignalen: 3-polige 6,35 mm jackplug (TRS) met duidelijk toegewezen klemmen (L, R, +) – ideaal voor professionele audio- of besturingskabels bij prototyping, metingen of besturingsbouw.
- Zijdelingse klemmenstrook voor ruimtebesparende opbouw: naast elkaar liggende klemmen met een rastermaat van 5,0 mm maken een compacte integratie mogelijk – bijvoorbeeld in audiodistributieboxen, testboxen of signaalomvormers.
- Veelzijdig inzetbaar in de industrie: voor analoge signaalbekabeling in laboratoria, besturingsmodules, audio-interfaces of multimediatoepassingen met 6,35 mm-interfaces.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom tot 1 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continu gebruik.

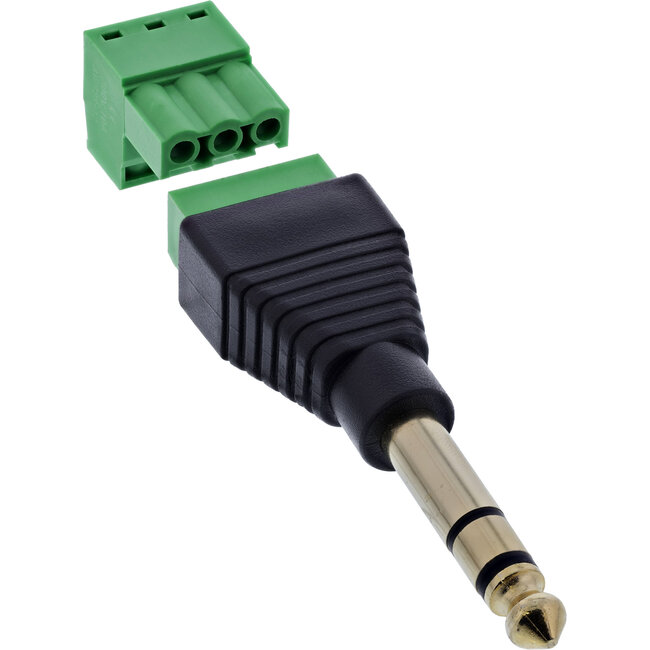

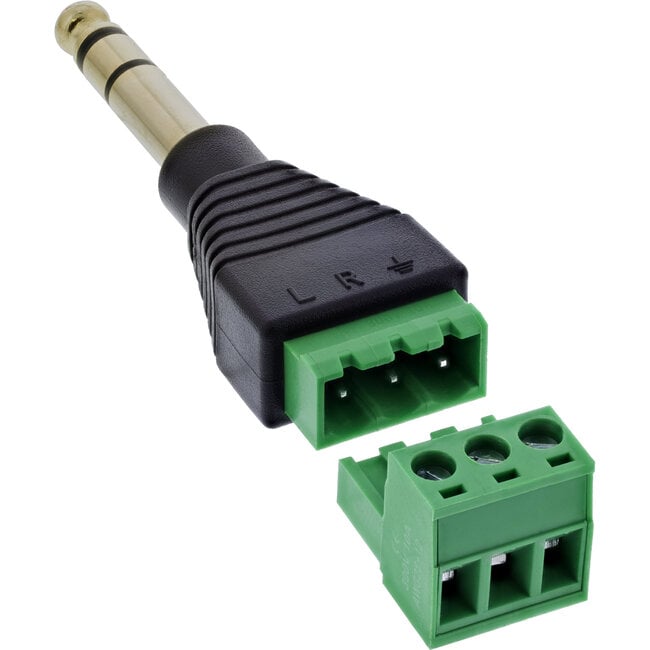

De InLine® 6,35 mm TRS-jackplug (stereo, 3-polig) op klemmenblok biedt een soldeervrije oplossing voor het aansluiten van analoge audiosignalen – bijvoorbeeld bij stuurkabels, testopstellingen of prototypes. De schroefklemmen met drukplaat zijn zijdelings uitgelijnd en maken een snelle, gereedschapondersteunde bedrading mogelijk in het bereik van 18-26 AWG.

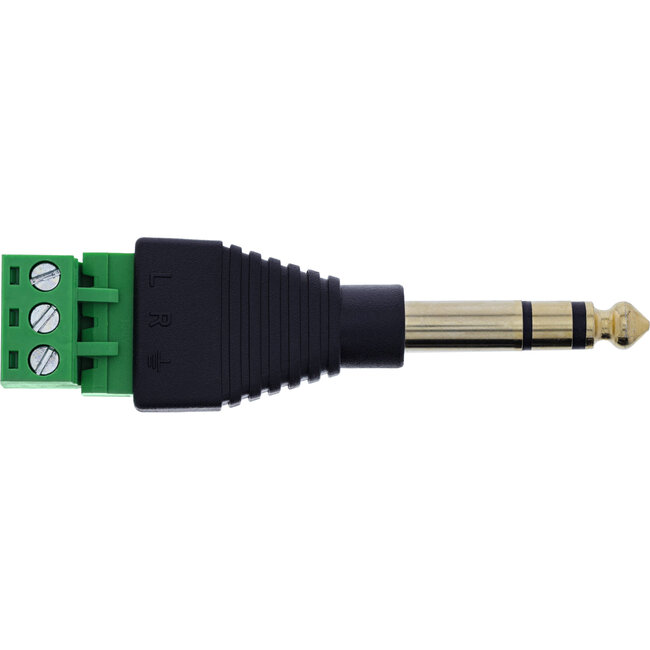

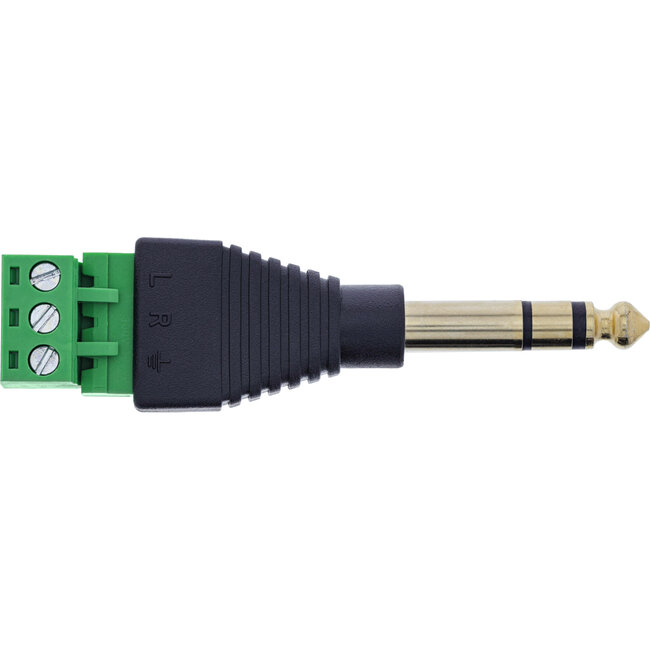

De klembezetting is duidelijk gemarkeerd: L (links), R (rechts), + (gemeenschappelijke massa / afscherming). Het compacte ontwerp is ook geschikt voor toepassingen met weinig ruimte, bijvoorbeeld in racksystemen, verdelers of mobiele testvelden. De EVA-isolatielaag aan de onderkant biedt bescherming bij montage op een geleidende ondergrond.
- Aansluiting: 6,35 mm TRS-jackplug (3-polig, stereo)
- Aantal polen / klembezetting: 3 klemmen / L, R, +
- Aansluittechniek: schroefklem met drukplaat, raster 5,0 mm
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 70 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Max. geleiderweerstand: 5 Ohm
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
