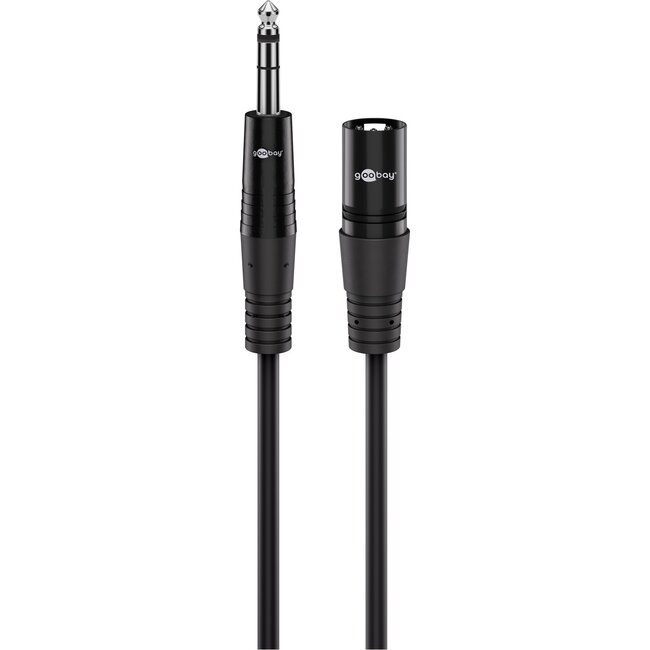

• XLR 3-pins (m) - 6,35mm Jack (m)
• signaaltype: analoog audio (gebalanceerd mono)
• connectoren: recht
• uitvoering: ronde kabel
Lees meer.
Gebruik deze audiokabel om een apparaat met XLR aansluiting te verbinden met een apparaat met 6,35 mm Jack aansluiting. De kabel is geschikt voor gebalanceerde mono audio-overdracht en kan o.a. gebruikt worden bij microfoons, mengpanelen, audio interfaces, versterkers, actieve luidsprekers, effectapparatuur en DJ-apparatuur.
Deze kabel is geschikt voor gebalanceerde mono toepassingen. Een 6,35 mm Jack TRS connector heeft 3 contacten (Tip, Ring en Sleeve) en is herkenbaar aan 2 zwarte ringen op het metalen gedeelte van de connector. Bij een gebalanceerde mono aansluiting worden deze contacten gebruikt voor hot (+), cold (-) en massa/afscherming. Deze manier van signaaloverdracht helpt storingen, brom en ruis te verminderen.
Let op: een 6,35 mm Jack connector met 2 zwarte ringen (TRS) kan ook worden gebruikt voor een ongebalanceerd stereo signaal (links, rechts en massa). Controleer daarom altijd of de 6,35 mm Jack aansluiting van uw apparaat geschikt is voor gebalanceerde mono audio.
Heeft uw apparaat aparte gebalanceerde 6,35 mm Jack aansluitingen voor het linker- en rechterkanaal? Dan gebruikt u twee kabels: één voor het linkerkanaal en één voor het rechterkanaal. Op deze manier kunt u een gebalanceerd stereosignaal overbrengen.
Het verschil tussen een gebalanceerde en niet-gebalanceerde verbinding zit vooral in de manier waarop het audiosignaal wordt overgedragen en beschermd tegen storingen. Een niet-gebalanceerde verbinding gebruikt één signaalader en een massa/afscherming. Hierdoor is de verbinding gevoeliger voor storingen zoals brom, ruis en interferentie, vooral bij langere kabelafstanden.
Een gebalanceerde verbinding gebruikt twee signaaladers (hot en cold) en een massa/afscherming. Het audiosignaal wordt over de twee signaaladers met tegengestelde polariteit verzonden. Storingen die onderweg door beide aders worden opgepikt, kunnen bij de gebalanceerde ingang grotendeels worden onderdrukt. Dit principe wordt common-mode rejection genoemd.
Gebalanceerde verbindingen zijn hierdoor bijzonder geschikt voor langere kabelafstanden en worden veel toegepast bij microfoons, mengpanelen, audio interfaces, PA-systemen en studio- en liveapparatuur.
de voordelen van een gebalanceerde verbinding komen alleen volledig tot hun recht wanneer zowel de uitgang als de ingang van de aangesloten apparaten gebalanceerd zijn uitgevoerd.
XLR connectoren worden veel gebruikt voor audioverbindingen en zijn onder andere te vinden op microfoons, mengpanelen, audio interfaces, versterkers en actieve luidsprekers. De 3-pins XLR connector wordt veel toegepast voor gebalanceerde analoge audio, maar XLR connectoren kunnen afhankelijk van de apparatuur en kabel ook voor andere signalen worden gebruikt. Veel XLR connectoren beschikken over een vergrendeling, waardoor de stekker stevig op zijn plaats blijft zitten. De XLR connector werd oorspronkelijk ontwikkeld door Cannon en wordt daarom ook wel een Cannon connector of Cannon plug genoemd.
