Aten VE803 HDMI/USB CAT5 extender - 40 meter

HDMI over ethernet extender die u kunt gebruiken om een afstand tot 40 meter (Full HD, HDTV/1080i is mogelijk tot 60m) te overbruggen. De twee netwerkkabels die nodig zijn om het signaal over te brengen kunt u eenvoudig wegwerken, bijvoorbeeld door de connectoren er later op te monteren. Ze passen makkelijk door PVC pijpen en een netwerksignaal is betrouwbaar, ook bij langere lengtes.

Met USB aansluitingen

Naast het HDMI signaal kunt u met deze extender ook een USB signaal meesturen. Zo wordt het mogelijk om bijvoorbeeld een muis en/of toetsenbord te gebruiken om een computer te bedienen vanuit de ruimte waar uw scherm staat.

EDID default / bypass schakelaar

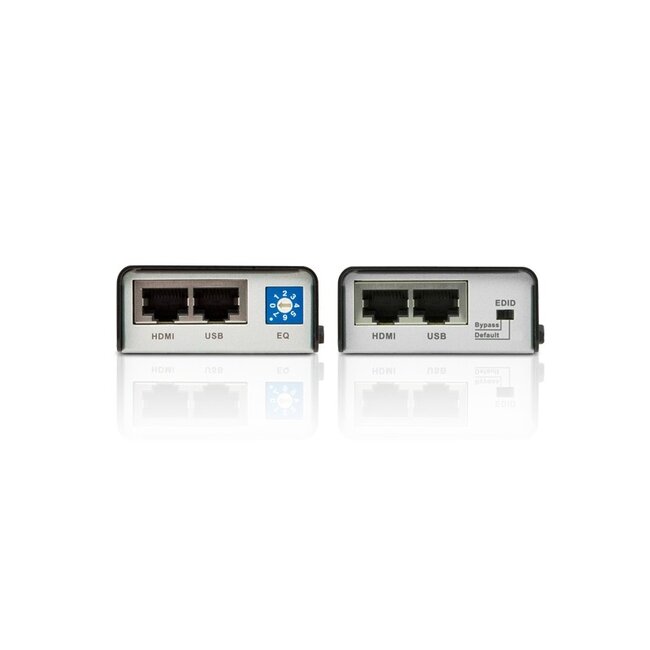

Deze extender beschikt over een schakelaar met 2 keuzes: 'EDID/DDC Bypass' en 'Aten Default'. Bij EDID/DDC Bypass wordt de informatie van het display direct doorgestuurd naar de bron, zodat op deze wijze de beste instellingen gekozen worden. Bij Aten Default worden de EDID instellingen naar de bron gestuurd waarna deze instellingen gekozen worden voor het HDMI display.

Resolutie maximaal 1920 x 1080

De maximaal haalbare resolutie is 1920 x 1080. Andere eigenschappen van HDMI, zoals 3D ondersteuning, CEC, DTS en Dolby Digital worden ondersteund en/of doorgegeven. Ook enkele eigenschappen van HDMI 1.4, zoals Deep Color, Dolby True HD en DTS Master Audio worden ondersteund.

Wordt geleverd zonder netwerkkabels

Deze HDMI over ethernet verlenger wordt geleverd zonder netwerkkabels. Wij adviseren het volgende:

• gebruik minimaal netwerkkabels CAT5e (of hoger)
• gebruik netwerkkabels met een koperen ader (CU)
• gebruik netwerkkabels die even lang zijn

Deze extender is geschikt voor:

• 3D toepassingen
• Full HD 1080p (1920x1080)

EDID (Extended Display Identification Data)

EDID kun je het beste omschrijven als een overeenstemmingsprotocol (handshake). Een communicatie tussen 2 HDMI apparaten met als resultaat de beste resolutie en beste audio instellingen die beiden ondersteunen. Wanneer er geschakeld of gesplitst wordt, en er dus meer dan 2 apparaten aangesloten worden, kan het lastig gaan worden. Zeker wanneer één of meerdere apparaten niet (exact) dezelfde specificaties hebben. Denk hierbij aan een meerdere schermen die niet dezelfde specificaties hebben, zoals bijv. een HD Ready TV (720p), Full HD TV (1080p) en 4K TV (2160p). Maar ook meerdere afspeelapparaten zoals een HDTV decoder (1080i), een Blu-Ray speler (4K) en een Full HD Mediaplayer (1080p). In sommige gevallen wordt de laagste videoresolutie gekozen, maar ook kan er helemaal geen beeld of geluid komen.

Specificaties Aten VE803 HDMI/USB CAT5 extender - 40 meter

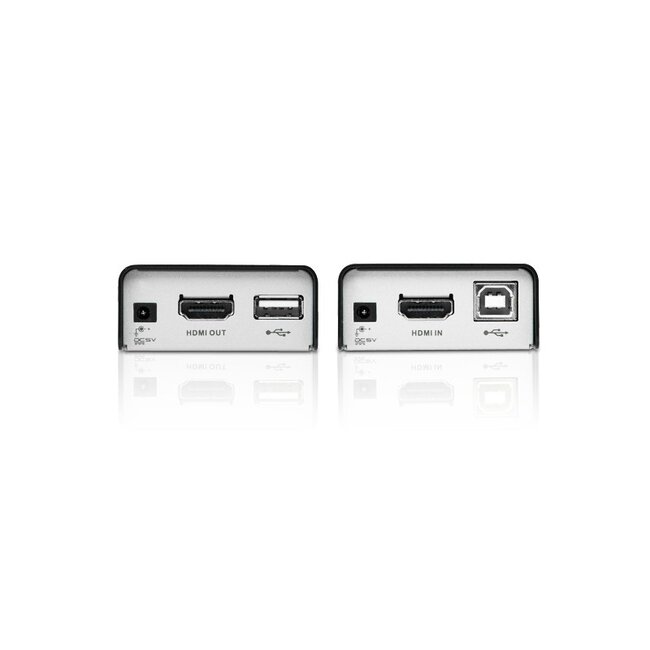

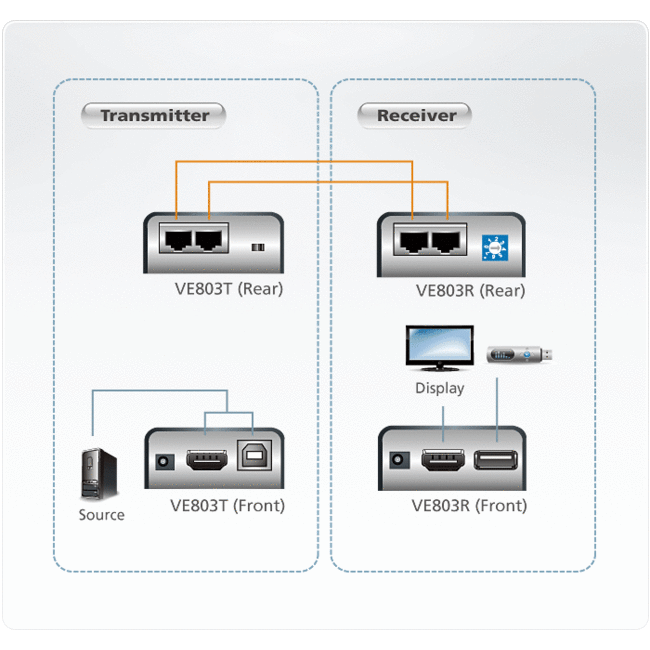

• connectoren zender: HDMI-A (m) + USB-B (v) > 2x RJ45 (v)
• connectoren ontvanger: 2x RJ45 (v) > HDMI-A (m) + USB-A (v)
• geschikt om een afstand te overbruggen tot maximaal 40 meter (Full HD, 1920 x 1080)
• u kunt een afstand tot 60 meter overbruggen bij HDTV (1080i)
• geschikt voor doorgave van audio, video- en USB signalen
• volgt de 1.3 specificaties (HDMI High Speed)
• volgt de USB2.0 High Speed specificaties
• ondersteunt HDCP versie 1.3
• geschikt voor resoluties tot 1920 x 1080 (Full HD)
• voeding via 1 externe voedingsadapters (enkel voor ontvanger, zender krijgt voeding via USB)
• stroomverbruik: 5V / 1W (zender) / 5V / 3,9W (ontvanger)
• eenvoudige installatie (Plug & Play)
• OS independent / besturingssysteem onafhankelijk
• conform: RoHS, CE
• kleur: zwart
• garantie: 2 jaar

Inhoud verpakking:

• 1x VE803T HDMI / USB Transmitter
• 1x VE803R HDMI / USB Receiver
• 1x voedingsadapter
• 1x USB-A - USB-B kabel (1,8m)
• montageset
• gebruiksaanwijzing
